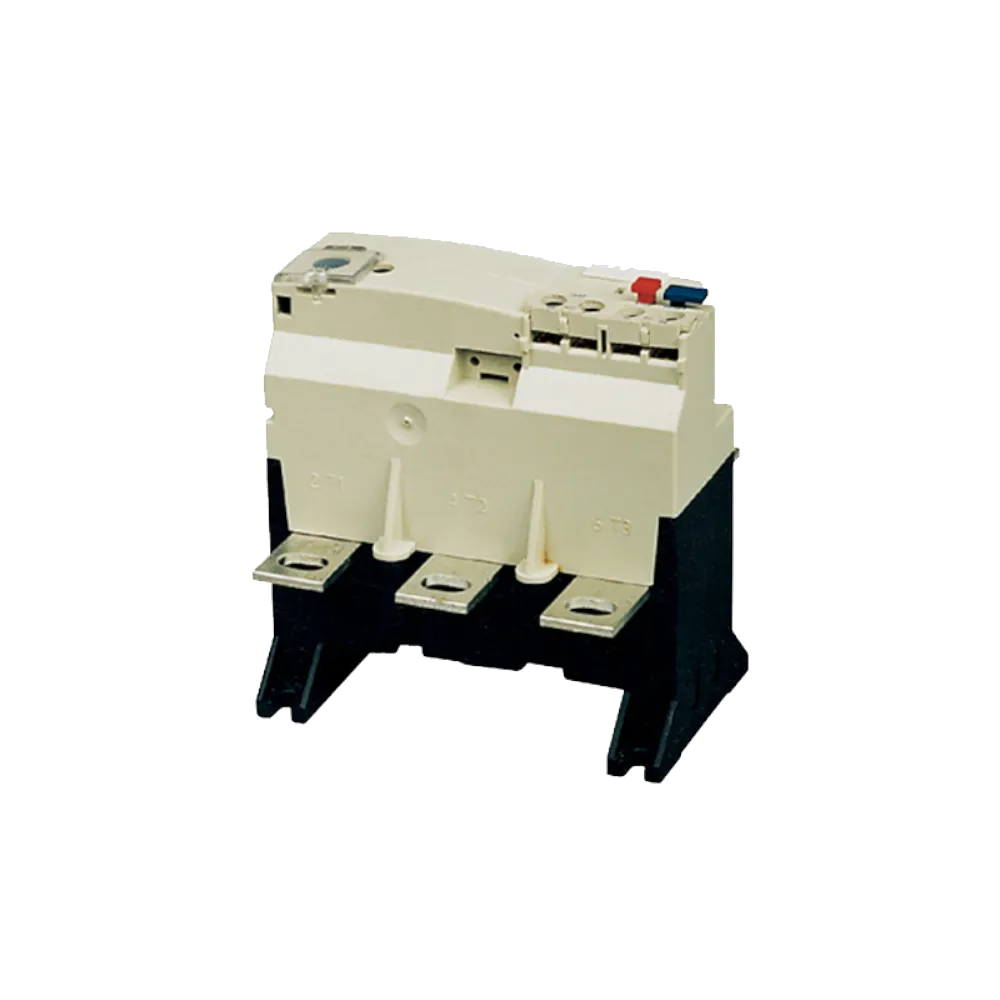

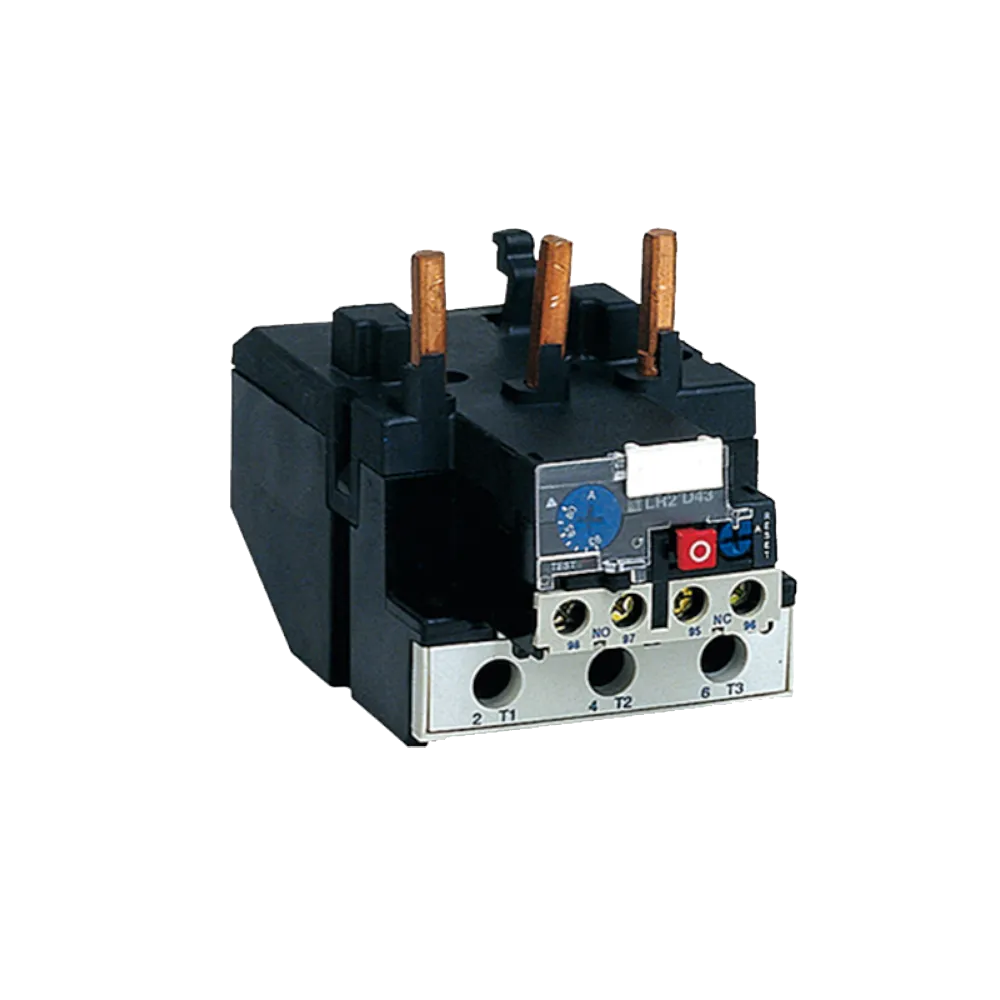

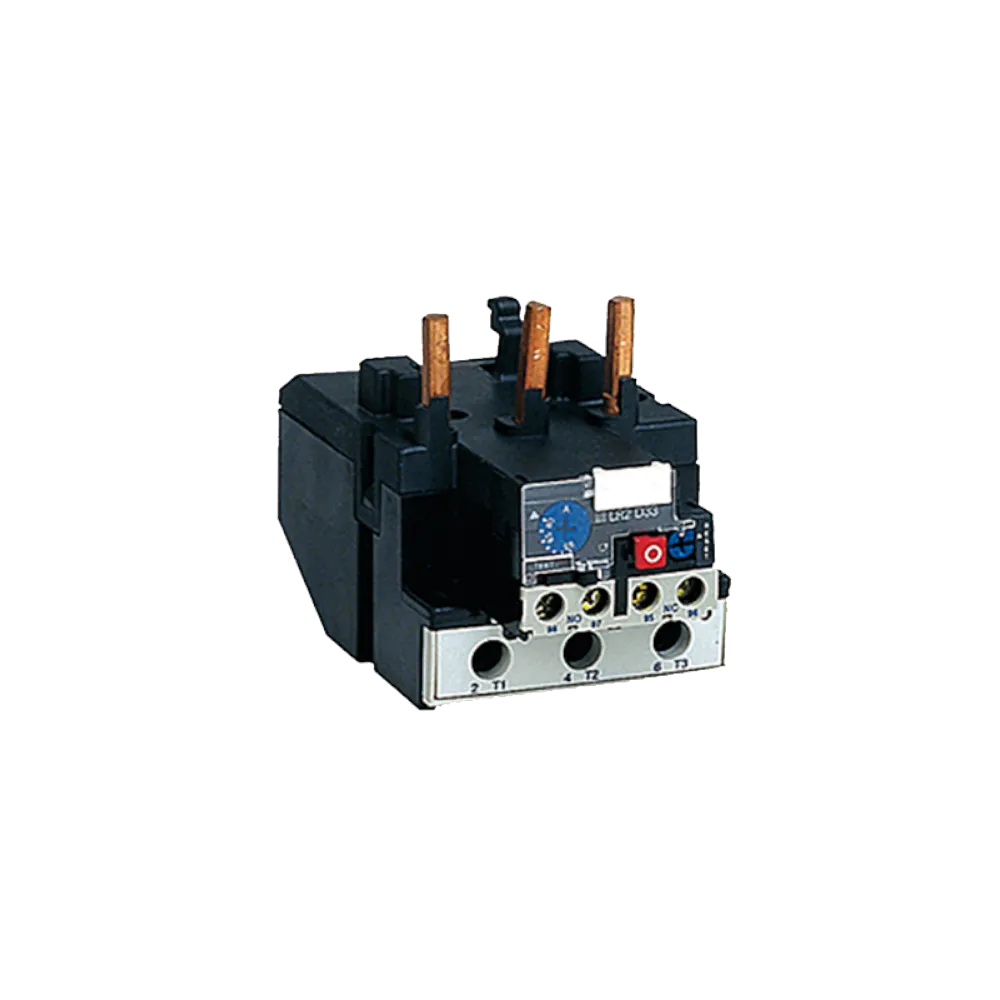

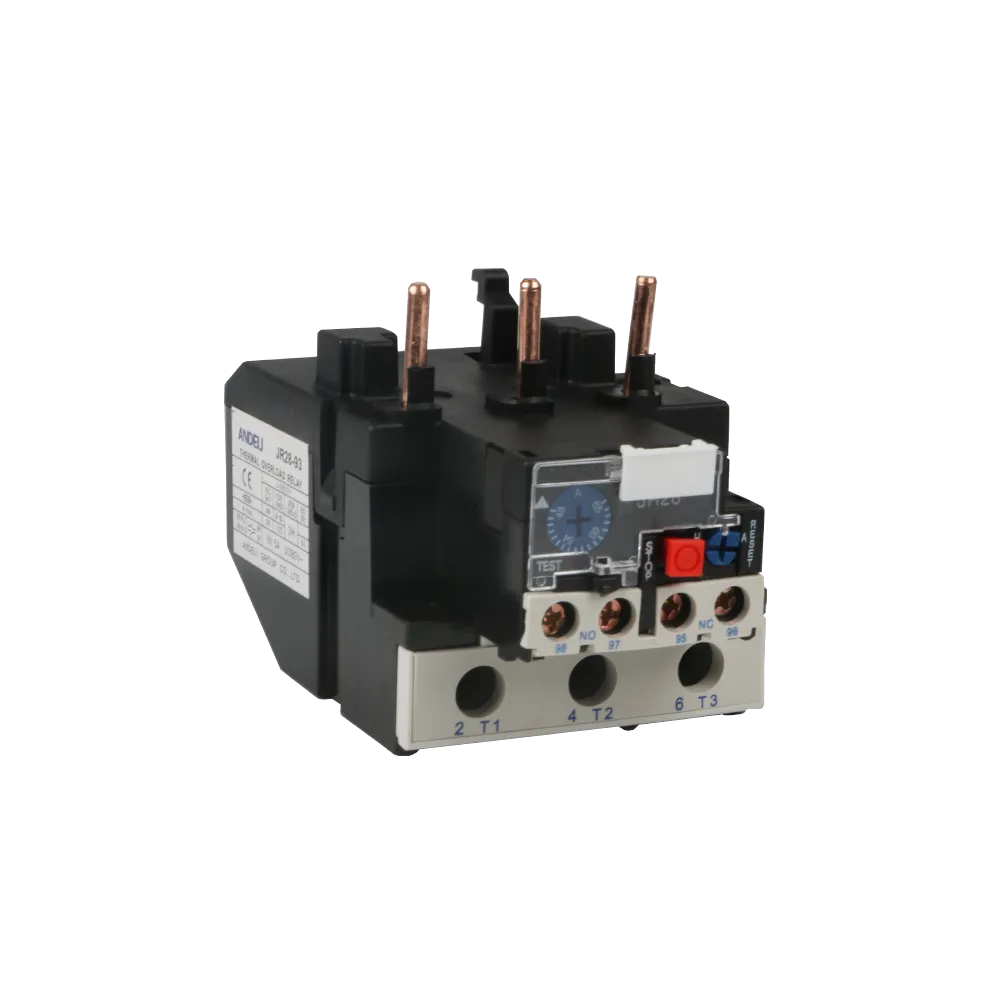

El relé térmico de sobrecarga (también llamado relevador de sobrecarga) serie JR28 protege motores trifásicos contra sobrecargas prolongadas. Voltaje nominal hasta 690V. Compatible con contactores trifásicos CJX2 y sistemas de arranque de motores.
| Parámetro | Valor / Detalle |
|---|---|
| Voltaje Aislamiento | 660V |
| Frecuencia | 50/60Hz |
| Clase Disparo | 10A |
| Modelo | Numero | Rango Ajuste A | Contactor Compatible |
|---|---|---|---|
| JR28-25 | 1301 | 0.1 ~ 0.16 | CJX2-D09 |
| JR28-25 | 1302 | 0.16 ~ 0.25 | CJX2-D09 |
| JR28-25 | 1303 | 0.25 ~ 0.4 | CJX2-D09 |
| JR28-25 | 1304 | 0.4 ~ 0.63 | CJX2-D09 |
| JR28-25 | 1305 | 0.63 ~ 1 | CJX2-D09 |
| JR28-25 | 1306 | 1 ~ 1.6 | CJX2-D09 |
| JR28-25 | 1307 | 1.6 ~ 2.5 | CJX2-D09 |
| JR28-25 | 1308 | 2.5 ~ 4 | CJX2-D09 |
| JR28-25 | 1310 | 4 ~ 6 | CJX2-D09 |
| JR28-25 | 1312 | 5.5 ~ 8 | CJX2-D09 |
| JR28-25 | 1314 | 7 ~ 10 | CJX2-D12 |
| JR28-25 | 1316 | 9 ~ 13 | CJX2-D18 |
| JR28-25 | 1321 | 12 ~ 18 | CJX2-D18 |
| JR28-25 | 1322 | 17 ~ 25 | CJX2-D25 |
| JR28-36 | 2353 | 23 ~ 32 | CJX2-D32 |
| JR28-36 | 2355 | 30 ~ 40 | CJX2-D40 |
| JR28-93 | 3353 | 23 ~ 32 | CJX2-D32 |
| JR28-93 | 3355 | 30 ~ 40 | CJX2-D40 |
| JR28-93 | 3357 | 37 ~ 50 | CJX2-D50 |
| JR28-93 | 3359 | 48 ~ 65 | CJX2-D65 |
| JR28-93 | 3361 | 55 ~ 70 | CJX2-D80 |
| JR28-93 | 3363 | 63 ~ 80 | CJX2-D80 |
| JR28-150 | 3365 | 80 ~ 93 | CJX2-D95 |
| JR28-150 | 4365 | 80 ~ 104 | CJX2-F115 |
| JR28-150 | 4367 | 95 ~ 120 | CJX2-F150 |
| JR28-150 | 4369 | 110 ~ 140 | CJX2-F150 |
| Multiplo Corriente | Tiempo Accion | Condicion Inicio | Temp Ambiente |
|---|---|---|---|
| 1.05 In | > 2h | Estado Frío | 20±5°C |
| 1.20 In | < 2h | Estado Caliente | 20±5°C |
| 1.50 In | < 4min | Estado Caliente | 20±5°C |
| 7.20 In | 2s < Tp ≤ 10s | Estado Frío | 20±5°C |
