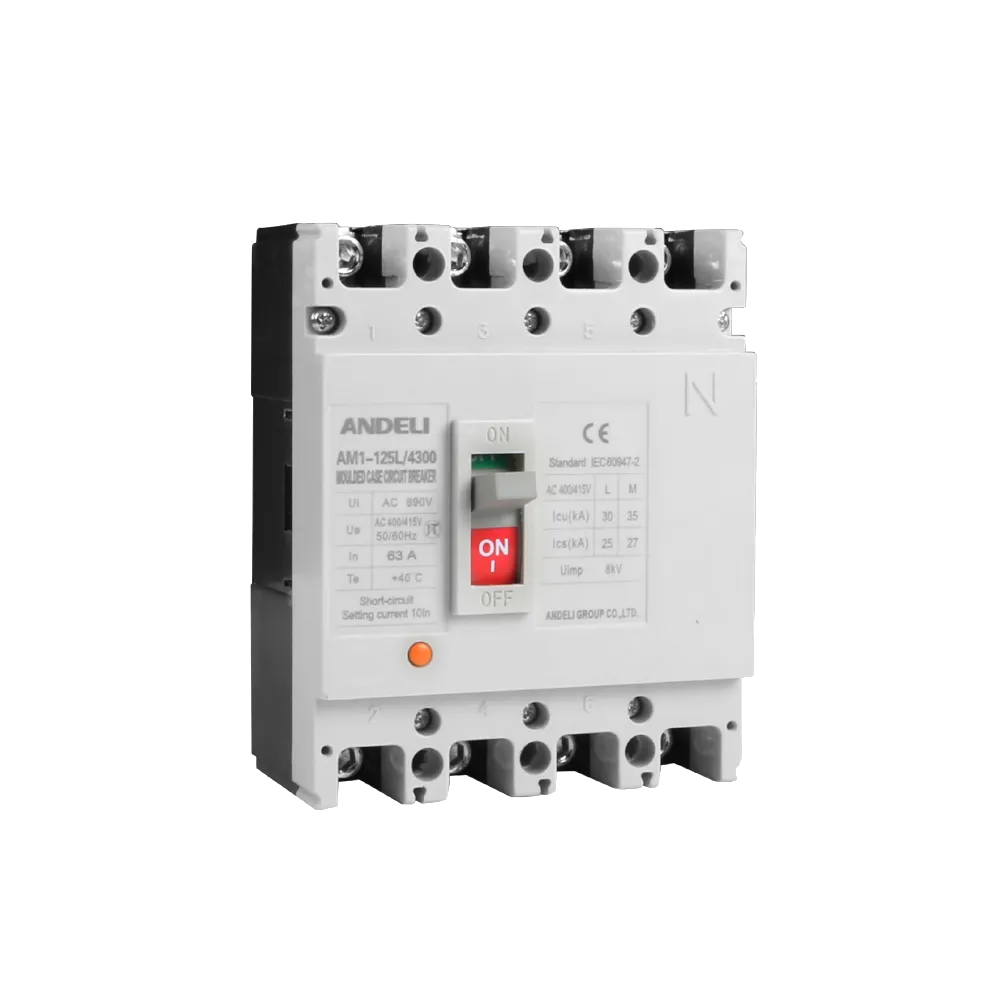

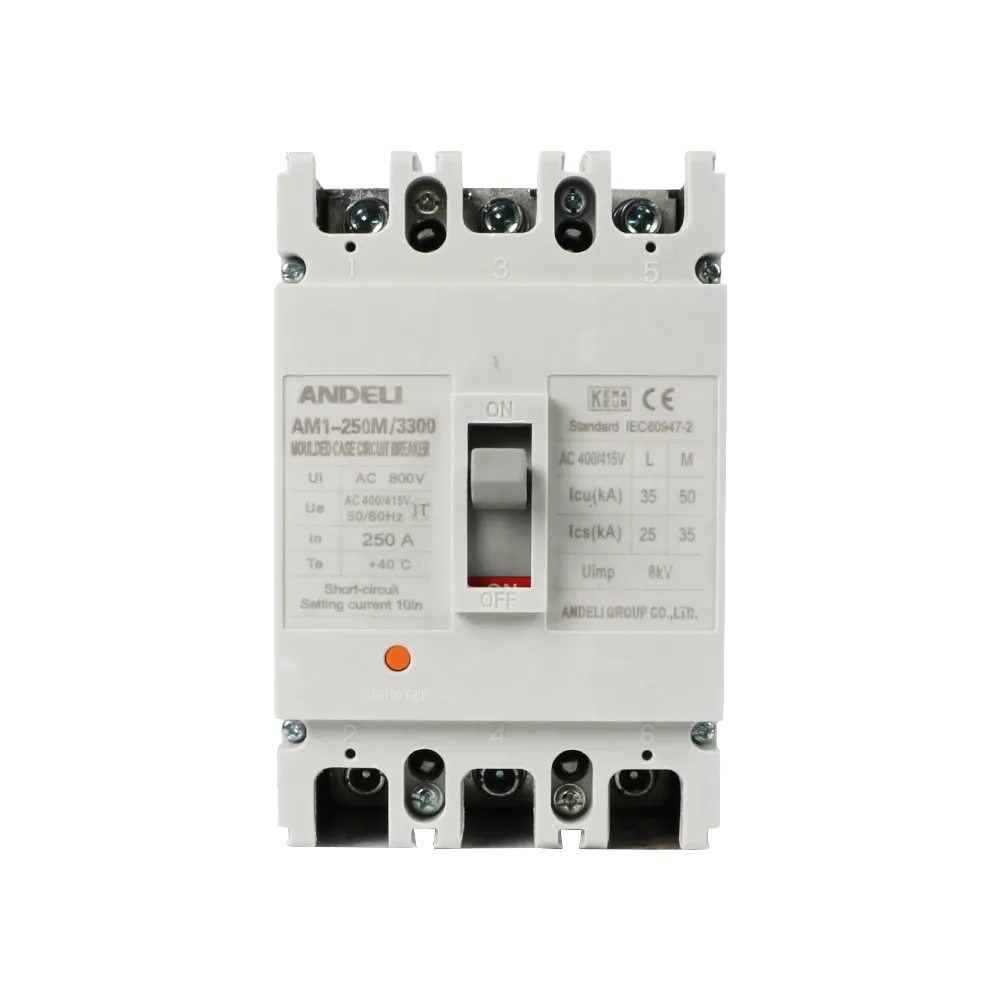

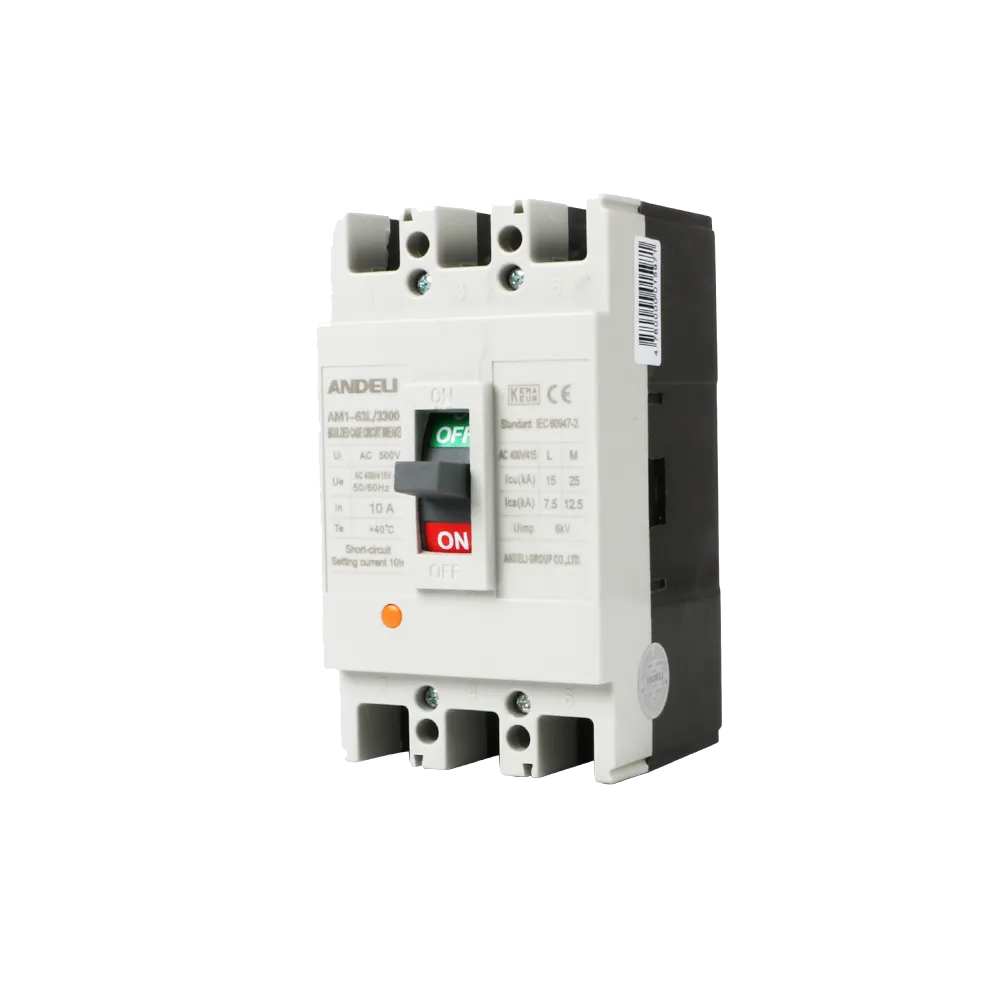

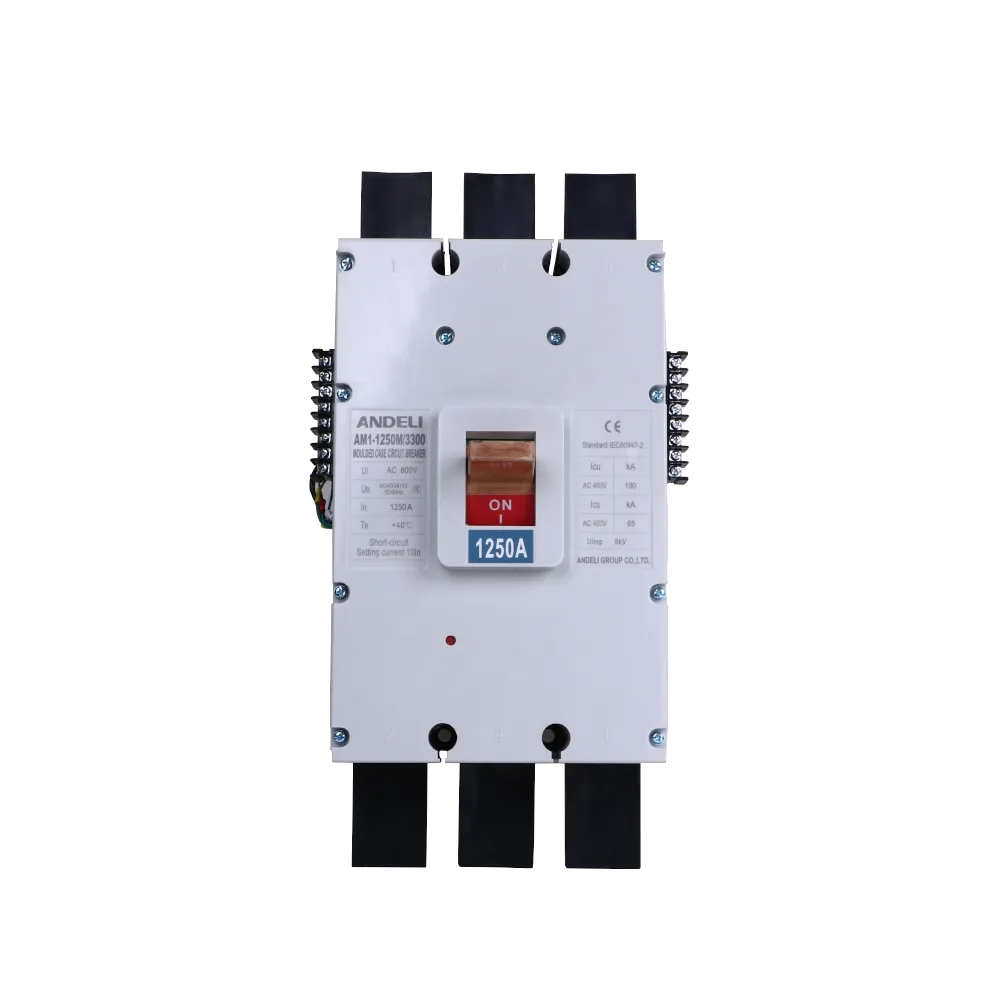

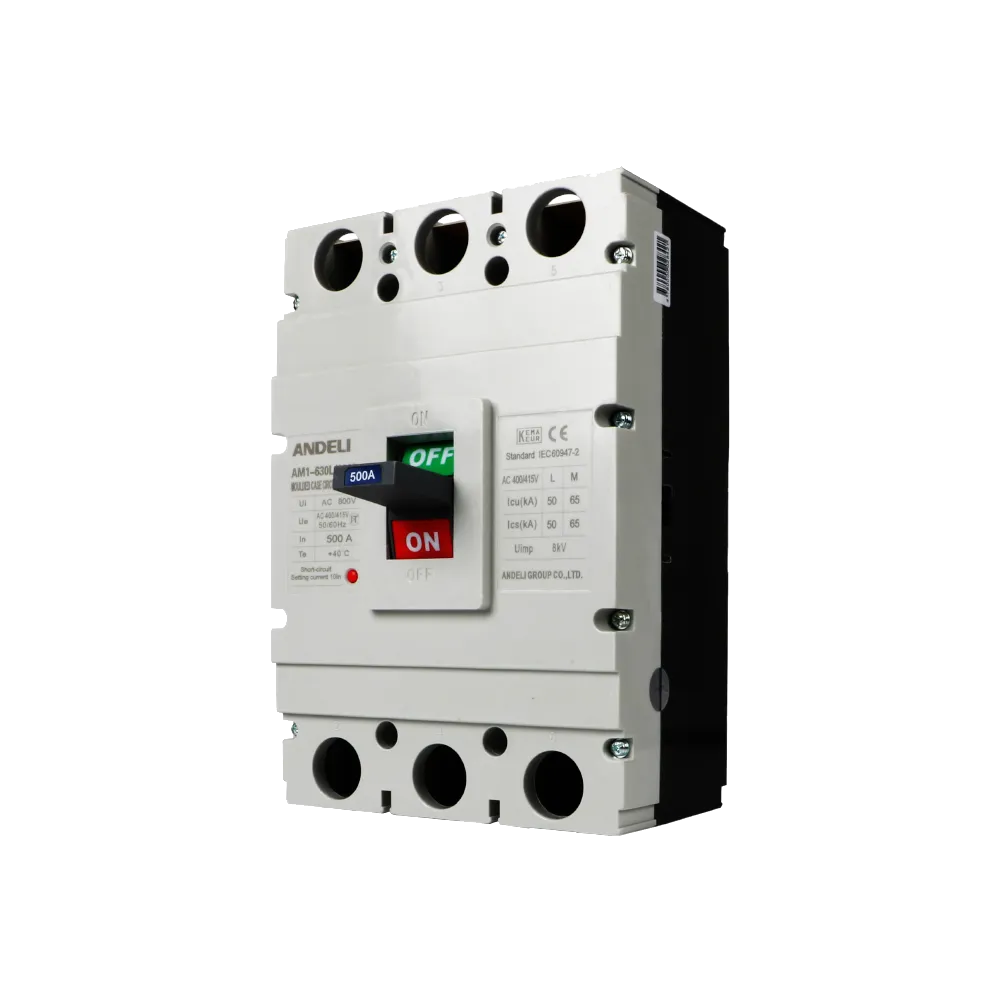

El disyuntor de caja moldeada serie AM1 es uno de los productos desarrollados y fabricados adoptando tecnología avanzada internacional. Se suministra con tensión aislante nominal de 500 y 800V y se utiliza para el circuito de CA 50 / 60Hz, tensión de funcionamiento nominal CA 400V (o inferior), corriente de funcionamiento nominal de hasta 1 600A para cambiar y arrancar los motores con poca frecuencia. Los productos cumplen con la norma IEC60947-2.
Agrégalo y cotiza múltiples productos juntos por WhatsApp o Correo desde la burbuja del cotizador.
Este equipo está diseñado con estándares industriales para garantizar un rendimiento óptimo.
| Parámetro | Valor / Detalle |
|---|---|
| Tension Aislamiento Ui | 500V (Modelos 63-125), 800V (Modelos 250-1600) |
| Tension Operativa Ue | 400V |
| Categoria Utilizacion | A |
| Frecuencia | 50/60Hz |
| Polos | 3P, 4P |
| Modelo | Corriente A | Distancia Arco mm | Ruptura Ultima Icu | Ruptura Servicio Ics | Ciclos Carga On | Ciclos Mecanicos Off |
|---|---|---|---|---|---|---|
| AM1-63L | 6, 10, 16, 20, 25, 32 | 0 | 25 kA | 18 kA | 1500 | 8500 |
| AM1-63M | 40, 50, 63 | 0 | 50 kA | 35 kA | 1500 | 8500 |
| AM1-125L | 16, 20, 25, 32, 40, 50, 63 | 0 (≤50A) | 35 kA | 22 kA | 1500 | 8500 |
| AM1-125M | 80, 100, 125 | 0 (≤50A) | 50 kA | 35 kA | 1500 | 8500 |
| AM1-250L | 100, 125, 160 | ≤50 | 35 kA | 22 kA | 1000 | 7000 |
| AM1-250M | 180, 200, 225 | ≤50 | 50 kA | 35 kA | 1000 | 7000 |
| AM1-400L | 225, 250, 315 | ≤50 | 50 kA | 35 kA | 1000 | 4000 |
| AM1-400M | 350, 400 | ≤100 | 65 kA | 42 kA | 1000 | 4000 |
| AM1-630L | 400, 500, 600 | ≤100 | 50 kA | 35 kA | 1000 | 4000 |
| AM1-630M | 400, 500, 600 | ≤100 | 65 kA | 42 kA | 1000 | 4000 |
| AM1-800M | 630, 700, 800 | ≤100 | 75 kA | 50 kA | 1000 | 4000 |
| AM1-1250M | 1000, 1250 | ≤100 | 100 kA | 65 kA | 1000 | 4000 |
| AM1-1600M | 1600 | ≤100 | 150 kA | 80 kA | 1000 | 4000 |
