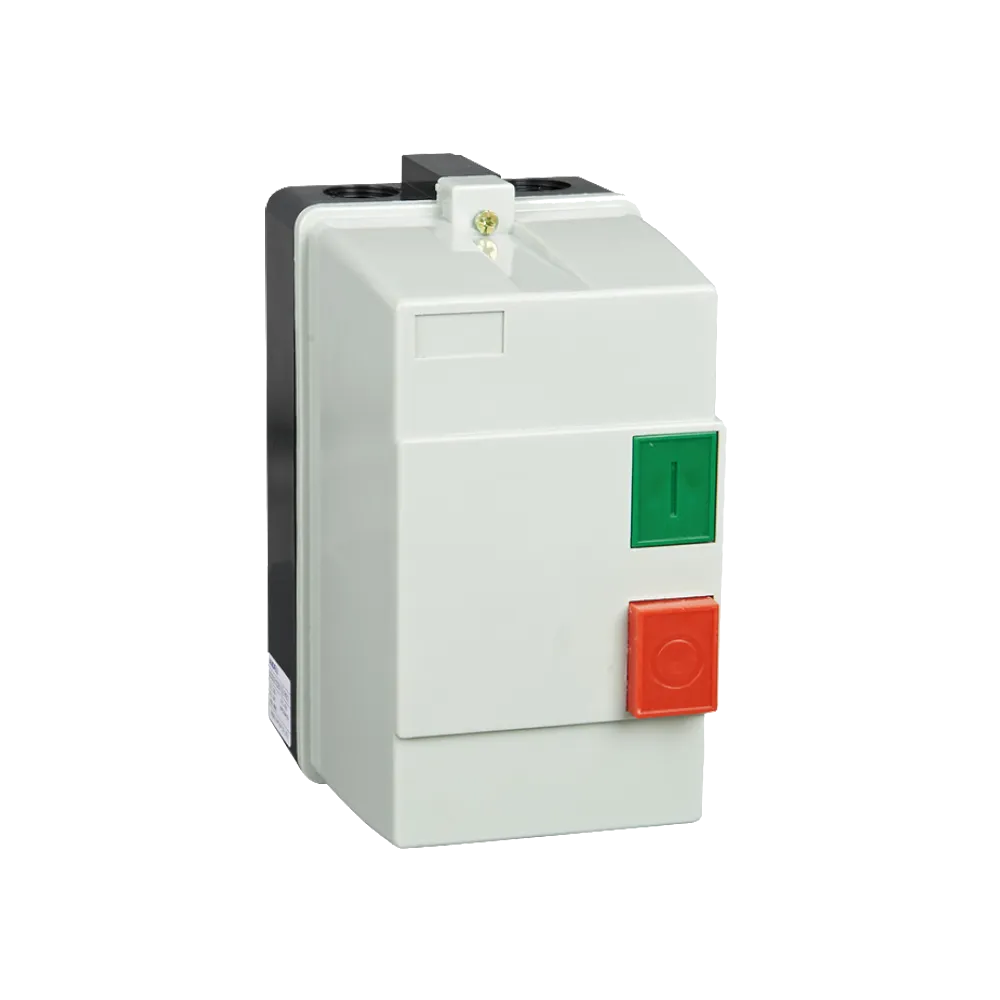

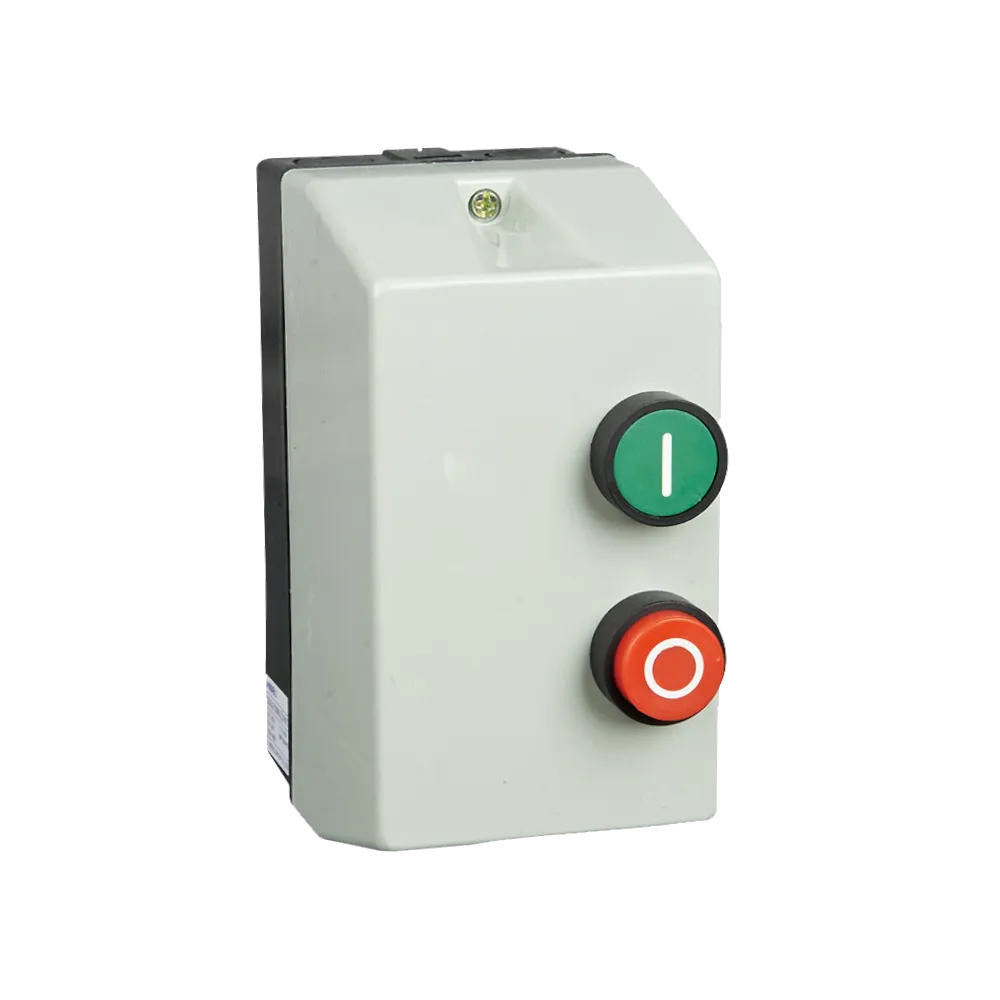

El arrancador magnético de la serie QCX2 se aplica principalmente al circuito de AC50 / 60Hz, voltaje de hasta 690V. Se puede utilizar para hacer y romper circuitos de larga distancia, también se puede utilizar para arrancar y controlar el motor con frecuencia. Tiene las características de pequeño volumen, peso ligero, bajo consumo de energía, alta eficiencia, rendimiento seguro y confiable. Cumple con el estándar IEC60947.
Este equipo está diseñado con estándares industriales para garantizar un rendimiento óptimo.
| Parámetro | Valor / Detalle |
|---|---|
| Voltaje Maximo | 690V |
| Frecuencia | 50/60Hz |
| Tipo Caja | Plástica o Metálica (según modelo) |
| Proteccion IP | IP55 (según modelo de caja) |
| Modelo | Corriente A | kW 220V | kW 380V | kW 415V | kW 440V | kW 500V | kW 660V | Rele Termico Sugerido |
|---|---|---|---|---|---|---|---|---|
| QCX2-9 | 9 | 2.2 | 4 | 4 | 4 | 5.5 | 5.5 | JR28 D1312 / D1314 |
| QCX2-12 | 12 | 3 | 5.5 | 5.5 | 5.5 | 7.5 | 7.5 | JR28 D1316 |
| QCX2-18 | 18 | 4 | 7.5 | 9 | 9 | 10 | 10 | JR28 D1321 |
| QCX2-25 | 25 | 5.5 | 11 | 11 | 11 | 15 | 15 | JR28 D1322 / D2353 |
| QCX2-32 | 32 | 7.5 | 15 | 15 | 15 | 18.5 | 18.5 | JR28 D2355 |
| QCX2-40 | 40 | 11 | 18.5 | 22 | 22 | 22 | 30 | JR28 D3353 / D3355 |
| QCX2-50 | 50 | 15 | 22 | 25 | 30 | 30 | 33 | JR28 D3357 / D3359 |
| QCX2-65 | 65 | 18.5 | 30 | 37 | 37 | 37 | 37 | JR28 D3359 / D3363 |
| QCX2-80 | 80 | 22 | 37 | 45 | 45 | 55 | 45 | JR28 D3363 / D3365 |
| QCX2-95 | 95 | 25 | 45 | 45 | 45 | 55 | 45 | JR28 D3365 |
