Interruptor Termomagnético DZ58-125 hasta 125A

REF: interruptor-termomagnetico-dz58-125 CCCIEC60947-2GB14048.2

Interruptor termomagnético industrial para protección contra sobrecarga y cortocircuito en tableros eléctricos. Montaje en riel DIN, disponible de 1 a 4 polos hasta 125A con alta capacidad de ruptura.

Solicitar Cotización
WhatsApp

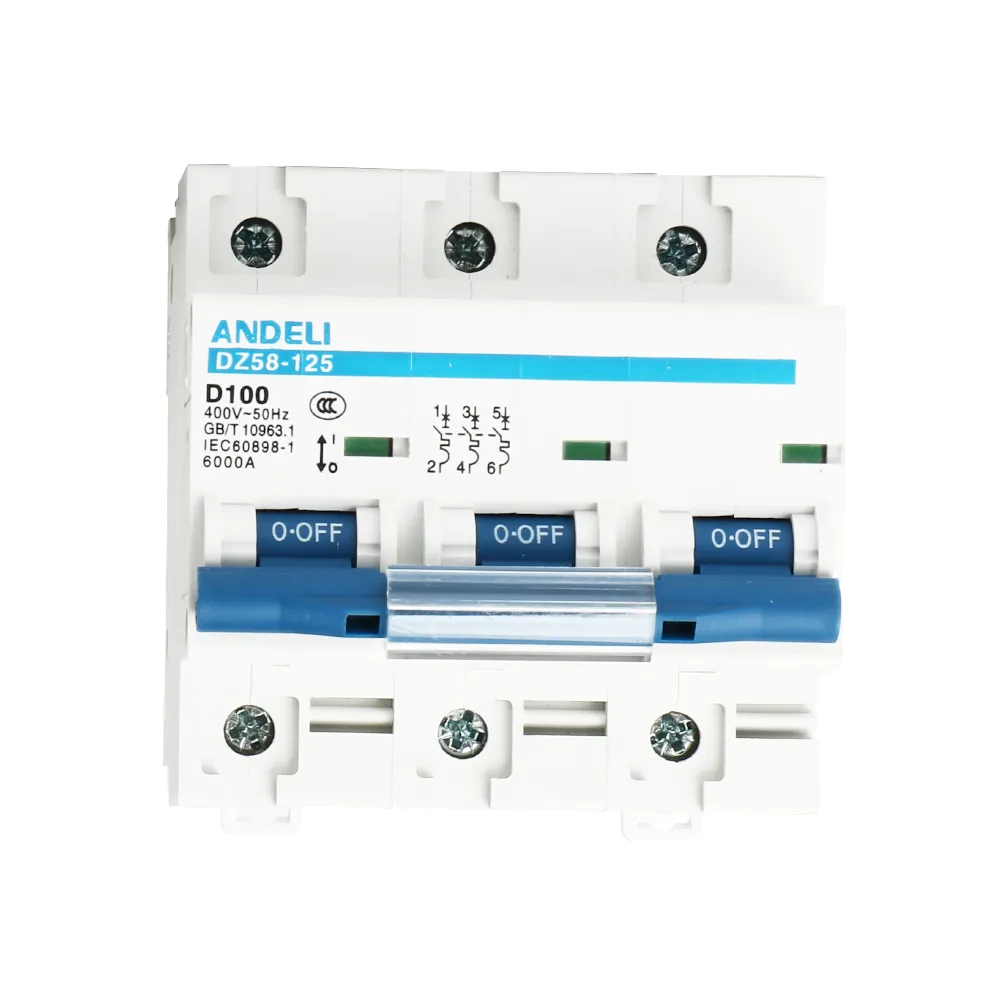

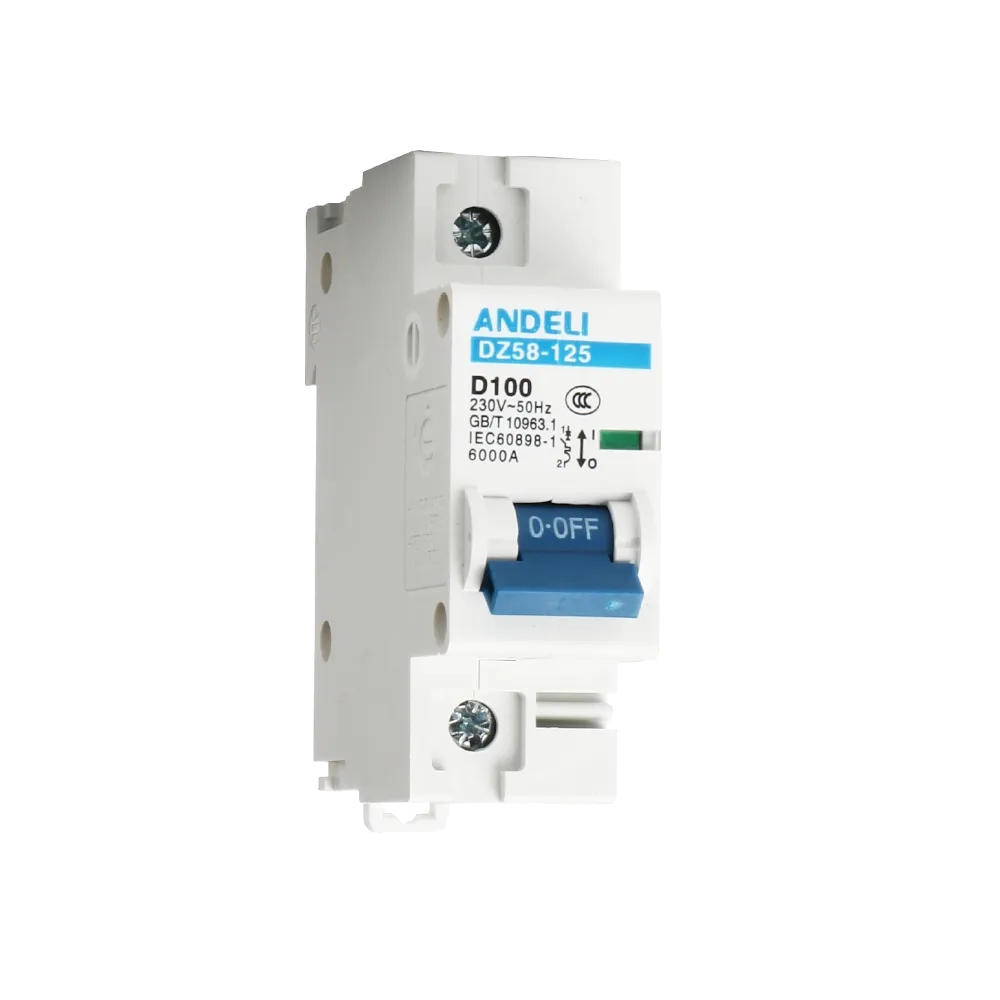

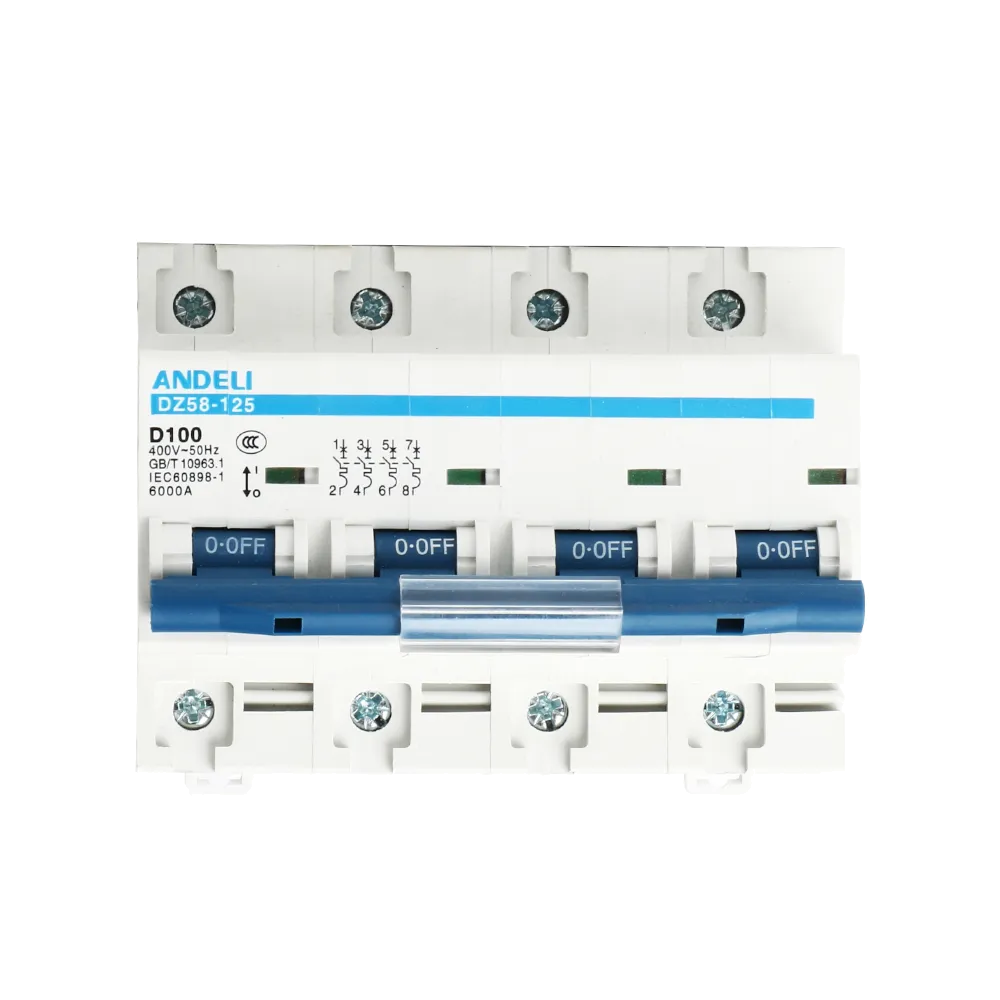

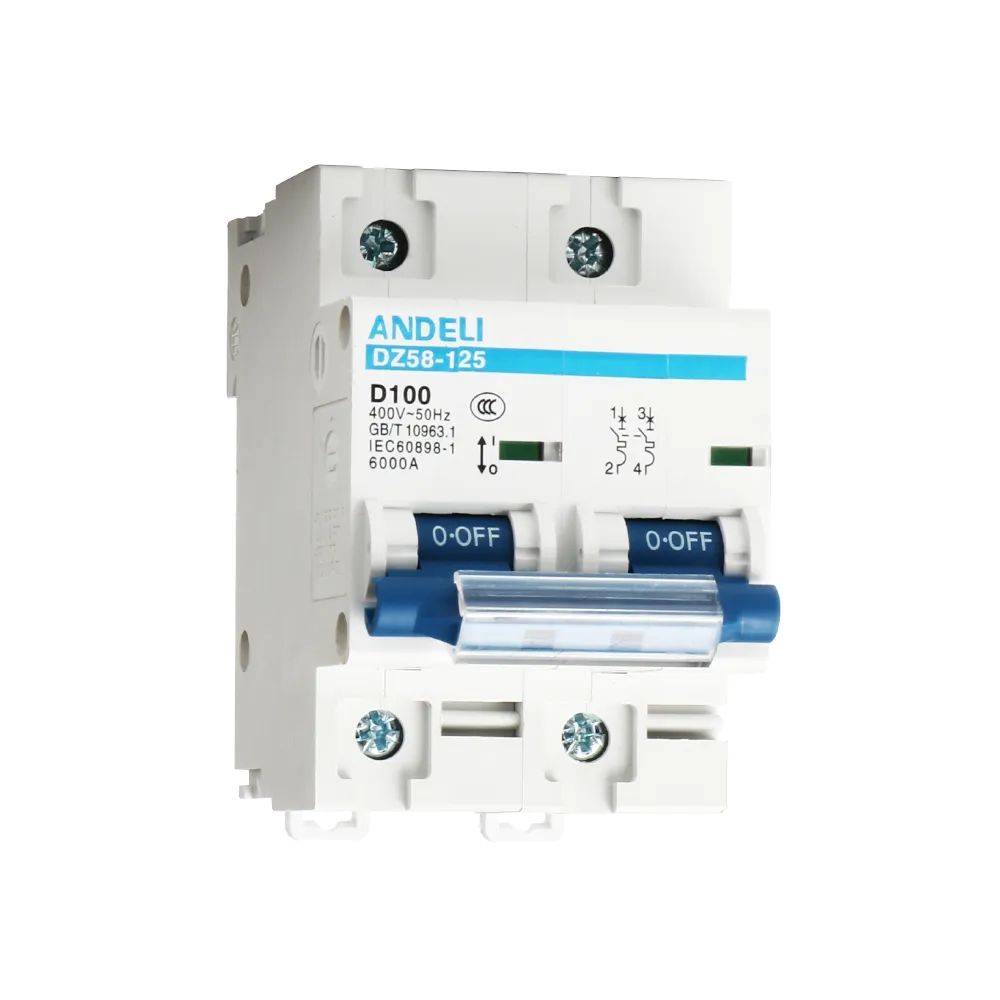

Interruptor miniatura DZ58-125 Andeli vista frontal

Características Técnicas

Este equipo está diseñado con estándares industriales para garantizar un rendimiento óptimo.

Ideal para:

  • Protección contra corrientes de cortocircuito
  • Protección contra corrientes de sobrecarga
  • Control de circuitos
  • Aislamiento (Seccionamiento)
  • Distribución en sistemas comerciales e industriales

✓ Detalles Clave

  • Instalación en riel DIN estándar de 35mm
  • Alta capacidad de ruptura en tamaño compacto
  • Ventana indicadora visible (Rojo/Verde) para estado del contacto

Especificaciones Técnicas

Parámetro Valor / Detalle
Polos 1P, 2P, 3P, 4P
Corriente Nominal In 63A, 80A, 100A, 125A
Tension Operativa Ue 230V (1P) / 400V (2P, 3P, 4P)
Tension Aislamiento Ui 500V
Capacidad Ruptura Icn 6kA
Vida Mecanica 8500 ciclos (In=100A) / 7000 ciclos (In=125A)
Vida Electrica 1500 ciclos (In=100A) / 1000 ciclos (In=125A)
Frecuencia Operacion 120 veces/hora
Grado Proteccion IP20
Torque Apriete 3.5 N·m
Capacidad Conexion Cables menores a 25mm²

Modelos y Variaciones

PolosCapacidad kACorriente InModelo CModelo D
1P663ADZ58-63 1PDZ58-63 1P
1P680ADZ58-80 1PDZ58-80 1P
1P6100ADZ58-100 1PDZ58-100 1P
1P6125ADZ58-125 1PDZ58-125 1P
2P663ADZ58-63 2PDZ58-63 2P
2P680ADZ58-80 2PDZ58-80 2P
2P6100ADZ58-100 2PDZ58-100 2P
2P6125ADZ58-125 2PDZ58-125 2P
3P663ADZ58-63 3PDZ58-63 3P
3P680ADZ58-80 3PDZ58-80 3P
3P6100ADZ58-100 3PDZ58-100 3P
3P6125ADZ58-125 3PDZ58-125 3P
4P663ADZ58-63 4PDZ58-63 4P
4P680ADZ58-80 4PDZ58-80 4P
4P6100ADZ58-100 4PDZ58-100 4P
4P6125ADZ58-125 4PDZ58-125 4P

Propiedades de Operación

Estado InicialCorriente PruebaTiempo LimiteResultado
Frío1.05 Int ≥ 1h (In≤63A) | t ≥ 2h (In>63A)No dispara
Caliente1.30 Int < 1h (In≤63A) | t < 2h (In>63A)Dispara
Frío3.0 In (Curva C)t ≥ 0.1sNo dispara
Frío8.5 In (Curva C)t ≤ 0.2sDispara
Frío7.2 In (Curva D)t ≥ 0.1sNo dispara
Frío12 In (Curva D)t ≤ 0.2sDispara
WhatsApp Cotizar
Explorar catálogo

Componentes Eléctricos.

ANDELI

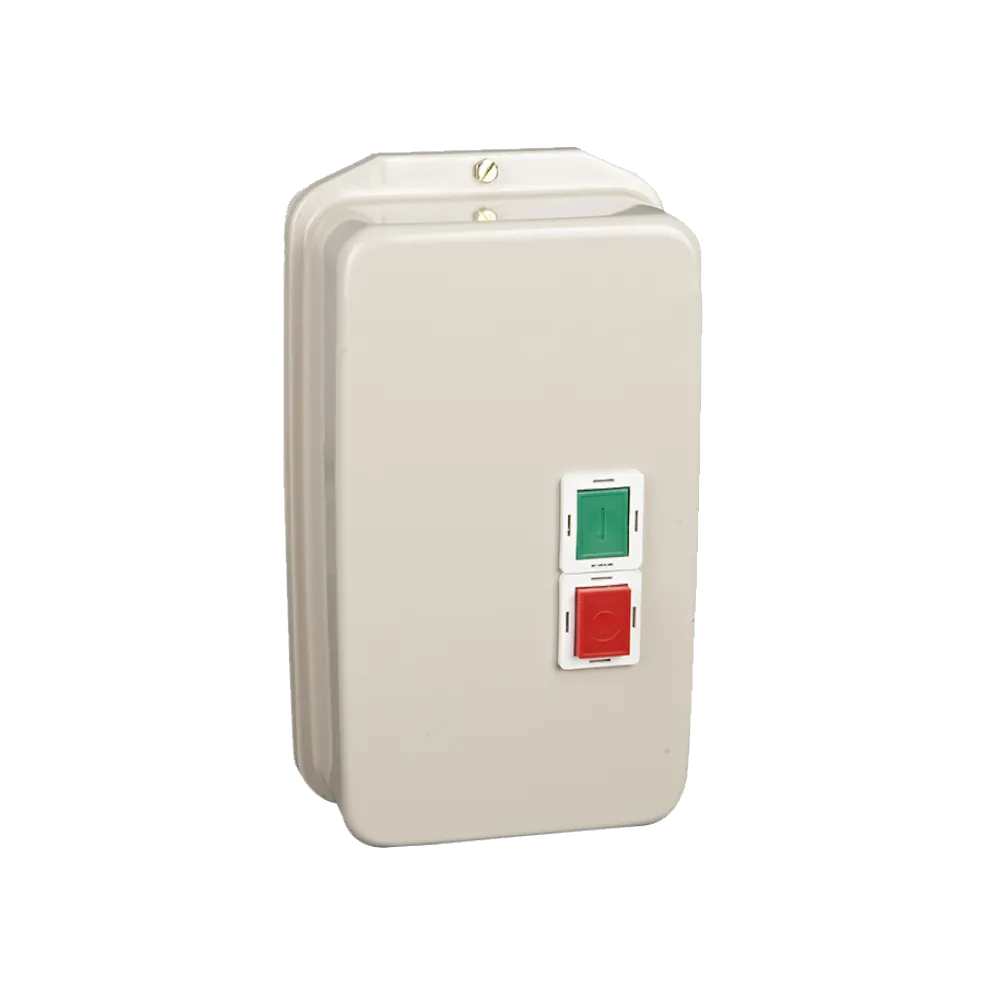

Arrancador magnético directo en línea QCX2 Andeli
