Mediante el uso de bloques de entrada y salida analógica, pueden ingresarse o generarse señales analógicas (voltaje, corriente, etc.). El control analógico, que es indispensable en el control de FA, se puede realizar fácilmente con PLC.
Voltaje: 0 a 10 V CC (resistencia de entrada de 198,7 kΩ), resolución 2,5 mV (10 V/4000). Corriente: 4 a 20 mA CC (resistencia de entrada 250 Ω), resolución 8 μA. Compatible con FX3S (máx. 1 unidad), FX3G (máx. 2 unidades, requiere ver. 1,10 y posteriores)
salida 1 canal
Especificación
FX3G-1DA-BD
Salida analógica - Voltaje: 0 a 10 V CC / Corriente: 4 a 20 mA CC
Voltaje: 0 a 10 V CC (resistencia a la carga externa de 2 kΩ a 1 MΩ), resolución 2,5 mV (10 V/4000). Corriente: 4 a 20 mA CC (resistencia a la carga externa de 500 Ω o menos), resolución 8 μA. Compatible con FX3S (máx. 1 unidad), FX3G (máx. 2 unidades, requiere ver. 1,10 y posteriores)
entrada 2 canales / salida 1 canal
Especificación
FX3U-3A-ADP
E/S mixta - Entrada: 0 a 10 V CC, 4 a 20 mA CC / Salida: 0 a 10 V CC, 4 a 20 mA CC
Descontinuado. Entrada voltaje: -100 a 100 mV CC, -10 a 10 V CC (resistencia 200 kΩ), resolución 50 μV (±100 mV), 312,5 μV (±10 V). Entrada corriente: -20 a 20 mA CC, 4 a 20 mA CC (resistencia 250 Ω), resolución 1,25 μA o 10 μA. Salida voltaje: -10 a 10 V CC (resistencia carga 2 kΩ a 1 MΩ). Salida corriente: 0 a 20 mA CC, 4 a 20 mA CC (resistencia carga 500 Ω o menos). Compatible con FX3G (máx. 8 unidades), FX3U (máx. 8 unidades), FX3GC (máx. 8 unidades, requiere FX2NC-CNV-IF o FX3UC-1PS-5V), FX3UC (máx. 8 unidades, requiere FX2NC-CNV-IF o FX3UC-1PS-5V)
entrada 2 canales
Especificación

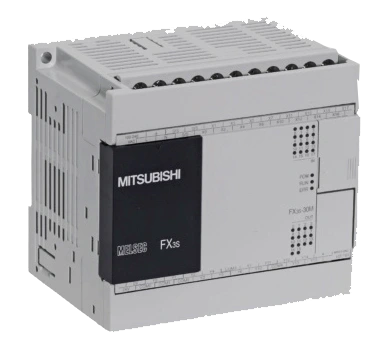

FX3S-30MR/ES-2AD
Entrada analógica integrada - Voltaje: 0 a 10 V CC
Descontinuado. Salida voltaje: 0 a 10 V CC, 0 a 5 V CC (resistencia a la carga externa de 2 kΩ a 1 MΩ), resolución 2,5 mV (10 V/4000), 1,25 mV (5 V/4000). Salida corriente: 4 a 20 mA CC (resistencia a la carga externa de 400 Ω o menos), resolución 4 μA. Compatible con FX3G (máx. 8 unidades), FX3U (máx. 8 unidades), FX3GC (máx. 8 unidades, requiere FX2NC-CNV-IF o FX3UC-1PS-5V), FX3UC (máx. 8 unidades, requiere FX2NC-CNV-IF o FX3UC-1PS-5V)
salida 4 canales
Especificación
FX3U-4DA
Salida analógica - Voltaje: ±10 V CC / Corriente: 0 a 20 mA CC, 4 a 20 mA CC
Salida voltaje: -10 a 10 V CC (resistencia a la carga externa de 1 kΩ a 1 MΩ), resolución 0,32 mV (20 V/64000). Salida corriente: 0 a 20 mA CC, 4 a 20 mA CC (resistencia a la carga externa de 500 Ω o menos), resolución 0,63 μA (20 mA/32000). Compatible con FX3G (máx. 8 unidades), FX3U (máx. 8 unidades), FX3GC (máx. 8 unidades, requiere FX2NC-CNV-IF o FX3UC-1PS-5V), FX3UC (máx. 8 unidades, requiere FX2NC-CNV-IF o FX3UC-1PS-5V)
salida 4 canales
Especificación
FX3U-4DA-ADP
Adaptador de salida analógica - Voltaje: 0 a 10 V CC / Corriente: 4 a 20 mA CC
Salida voltaje: 0 a 10 V CC (resistencia a la carga externa de 5 kΩ a 1 MΩ), resolución 2,5 mV (10 V/4000). Salida corriente: 4 a 20 mA CC (resistencia a la carga externa de 500 Ω o menos), resolución 4 μA (16 mA/4000). Compatible con FX3S (máx. 1 unidad, requiere FX3S-CNV-ADP), FX3G (máx. 2 unidades, requiere FX3G-CNV-ADP), FX3U (máx. 4 unidades, requiere tarjeta de expansión), FX3GC (máx. 2 unidades), FX3UC (máx. 4 unidades, requiere tarjeta de expansión para FX3UC-32MT-LT(-2), compatible con ver. 1,20 y posteriores)
Módulos de entrada y salida analógica para PLCs MELSEC iQ-F. Incluye dispositivos de conversión A/D, D/A, entrada/salida mixta y módulos especializados para sensores de temperatura. Compatible con CPUs FX5U, FX5UC, FX5UJ y FX5S.
La serie FX admite conectividad de red en función de las necesidades de control, incluyendo una red de alta velocidad con CC-Link y CC-Link/LT para reducir el cableado. Además, se admite la construcción sencilla de enlaces de datos entre la serie FX y la comunicación con dispositivos RS-232C y RS-485.
Módulos de seguridad certificados para PLCs MELSEC iQ-F desarrollados en colaboración con SICK AG. Incluye módulo principal de seguridad y módulos de expansión de entrada de seguridad con certificación SIL3 y PL e. Permite crear sistemas de control de seguridad sin necesidad de programación adicional mediante programas integrados seleccionables.
Soluciones completas para control de movimiento y posicionamiento en PLCs MELSEC iQ-F. Incluye funciones integradas en CPUs, módulos de movimiento avanzado con CC-Link IE TSN, módulos de movimiento simple SSCNET III/H, módulos de E/S de pulsos de alta velocidad y módulos de posicionamiento especializados.
Unidades de expansión para el sistema MELSEC iQ-F. Amplia variedad de módulos de entrada, salida y entrada/salida con diferentes tipos de conexión (tornillo, conector, terminal de resorte) y tecnologías de salida (relé, transistor sink/source). Incluye módulos con alimentación integrada y módulos de alta velocidad.
Módulos especializados para conteo de alta velocidad, medición de pulsos y control de entrada/salida de alta frecuencia. Incluye funciones integradas en CPUs FX5 y módulos dedicados para aplicaciones que requieren precisión en el conteo de pulsos hasta 2 MHz.
Más libertad, más facilidad de uso: FX. La amplia línea de la serie FX ofrece múltiples opciones para adaptarse a su presupuesto y aplicación. Desde modelos de alta velocidad y capacidad de expansión hasta opciones compactas y económicas.
Línea completa de módulos de CPU para la serie MELSEC iQ-F. Desde el modelo insignia FX5U con funciones avanzadas y amplia capacidad de expansión, hasta el compacto FX5S ideal para IoT pequeño. Todos equipados con puerto Ethernet integrado, funciones de posicionamiento y conteo de alta velocidad.
